De afgelopen weken zijn wij wederom volop bezig geweest met ons afstudeerproject, Hotel Naarderbos. We zijn onder andere bezig met stabiliteitsberekeningen van de constructie, het selecteren van passende materialen met behulp van multi criteria analyses en het maken van keuzes voor een energieconcept. Ook op het gebied van BIM hebben we onszelf veel kunnen ontwikkelen. Verder hebben wij gedurende het eerste semester onderzoek gedaan naar verschillende soorten vloerconstructies. Hieruit kwam dat de Slimline vloer het meest op onze ambities aansloot en ook goed bij ons gebouw past. Aangezien de Slimline vloer voor onze projectgroep nog een vrij nieuw begrip is, hebben we op woensdag 10 maart 2021 een interview gehad met de directeur van Slimline Buildings. In dit blogbericht kunt u meer lezen over onze ontwikkelingen op het gebied van BIM en wordt verder ingegaan op het interview over de Slimline vloeren.

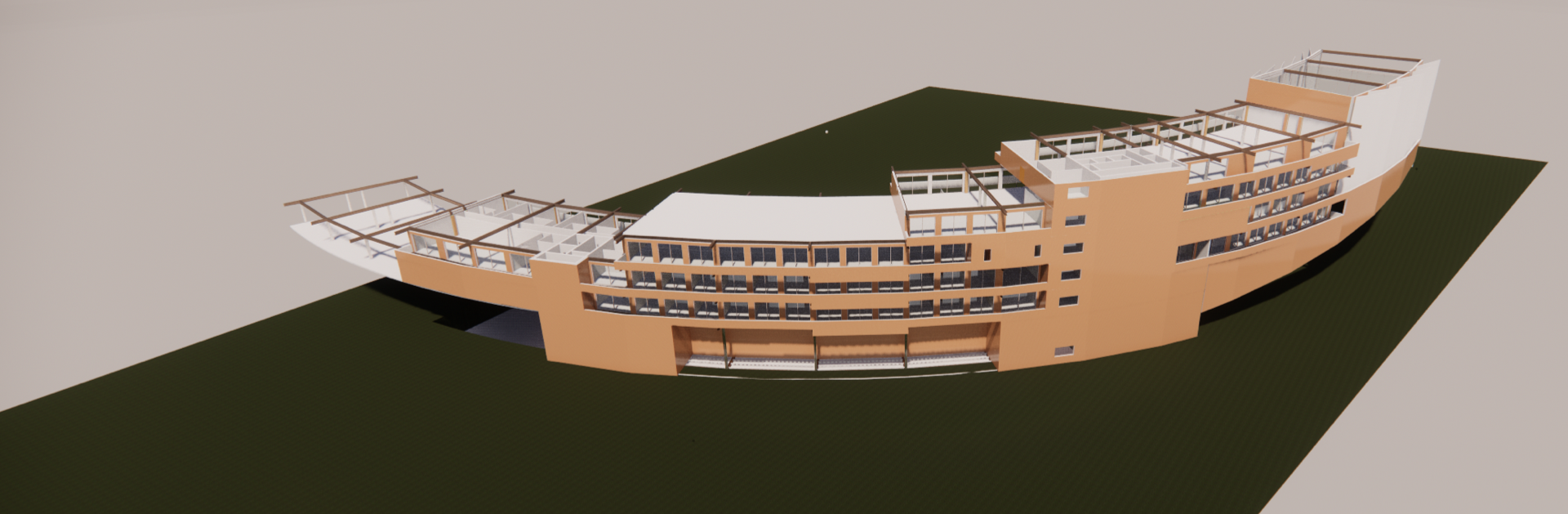

Hotel Naarderbos karakteriseert zich door de ronde vormen. Hierdoor was het lastig om een doorsnede te maken in ons Revit model. Na onderzoek te hebben gedaan en veel experimenteren is het ons toch gelukt om een ronde doorsnede in Revit te creëren. Door gebruik te maken van een Dynamo script kunnen wij ronde doorsnedes maken van het hotelcomplex. Dit script zorgt eerst voor een tweedimensionale lijn op de gewenste positie van de doorsnede. Vervolgens geeft het script aan hoeveel 'subdoorsnedes' gemaakt moeten worden om de gewenste ronding te krijgen. Tot slot moet er op 'run' worden gedrukt en creëert Dynamo de ronde doorsnede in Revit. Het klinkt vrij simpel, maar de uitdaging zit vooral in het opstellen van het script. Deze is namelijk helemaal vanuit het niets door onze BIM-manager opgesteld.

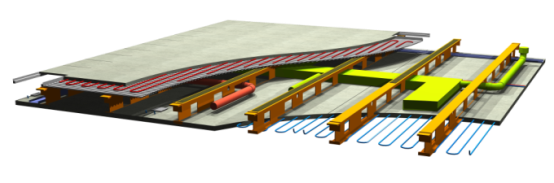

De Slimline vloeren bestaan al sinds 1998. Echter, doordat deze vloer nog relatief onbekend is, is dit voor onze afstudeergroep een nieuw begrip. Tijdens het eerste semester is onderzoek gedaan naar deze vloer en kwamen we tot de conclusie dat deze erg goed bij ons project aansluit. De vloer is erg praktisch, aangezien de installaties weggewerkt worden tussen de liggers van de vloer. Er zijn grote overspanningen mogelijk (van ruim 16 meter) en de vloer is maximaal aanpasbaar.
''Slimline is een unieke combinatie van plafond, installatieruimte en topvloer. Slimline is dunner, lichter en flexibeler dan alternatieve vloer- en plafondsystemen en wordt gekenmerkt door uitstekende geluidisolerende eigenschappen.''
Zoals genoemd is de Slimline vloer voor onze groep nog vrij onbekend. Daarom hebben wij ervoor gekozen om een interview af te leggen met de directeur en ontwikkelaar van deze unieke vloer, Xander Vos. Voornamelijk de aansluitingen op bijvoorbeeld de gevels en de balkons waren binnen ons project nog grote uitdagingen. Meneer Vos heeft deze aansluitingen voor ons kunnen ophelderen. Ook de installatietechnische en de constructieve aspecten in combinatie met de Slimline vloer heeft hij erg duidelijk aan ons uitgelegd. Wij zijn helemaal enthousiast over de Slimline vloer en zijn eigenschappen.
Kortom, wij zijn trots op onze ontwikkelingen, voornamelijk binnen de BIM leerlijn, en het interview met Xander Vos van Slimline Buildings heeft veel opgehelderd binnen ons project. We kijken uit naar de komende weken van ons afstudeerjaar en zijn benieuwd naar de vorderingen van Hotel Naarderbos, u hopelijk ook!
