Afgelopen woensdag, 11 november 2020, vond onze Interne Peiling plaats. Tijdens deze peiling hebben wij een presentatie gegeven over onze werkzaamheden van de eerste acht weken van ons afstudeerjaar. Door het coronavirus vond deze peiling helaas online plaats, op het online platform Teams. Dit was een interne peiling, wat betekent dat alleen onze begeleiders vanuit Saxion deel namen aan deze Teams-meeting. In dit blogbericht willen wij u per onderdeel een samenvatting geven van deze peiling, oftewel een tussenstand van ons afstudeerproject.

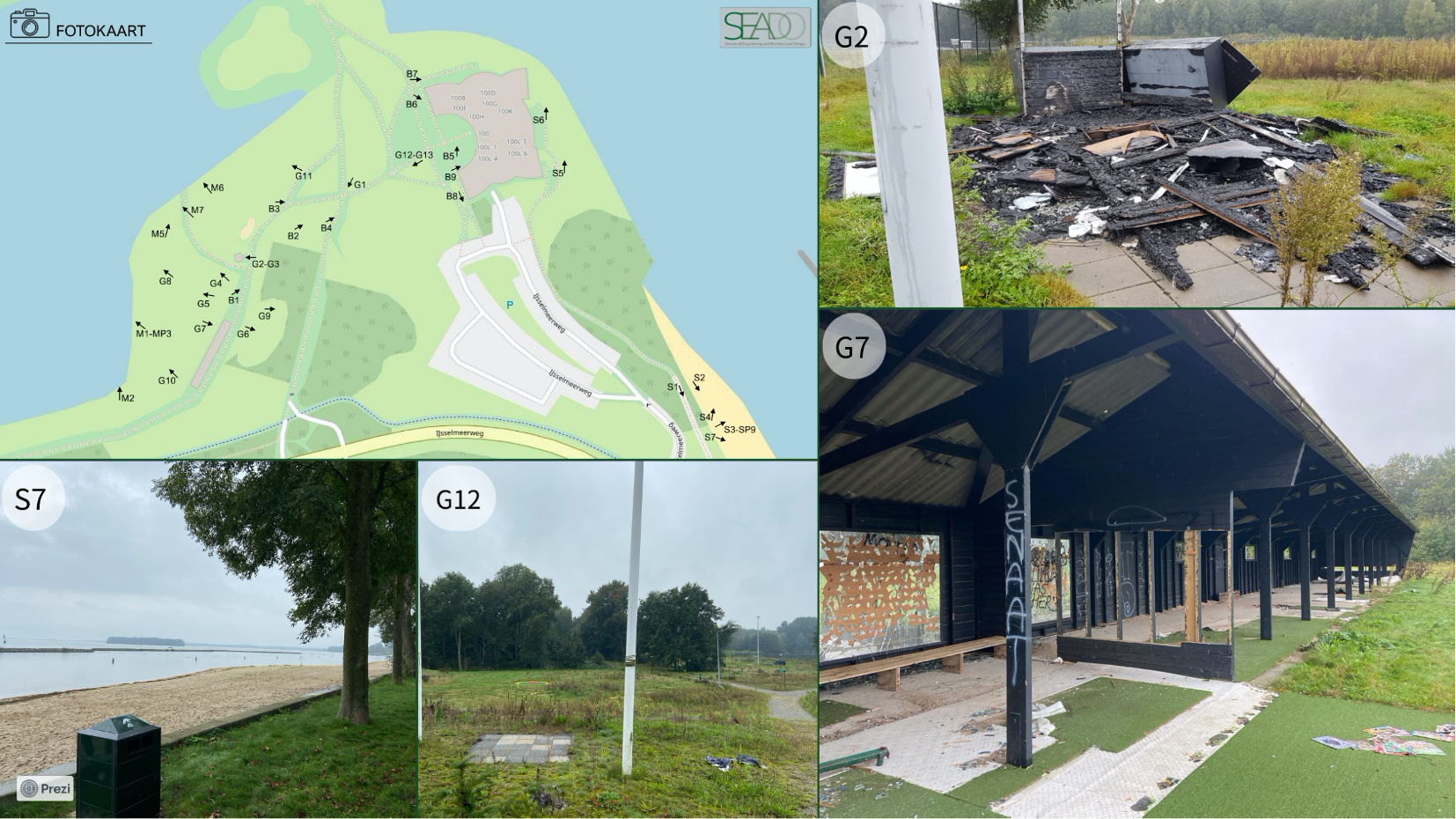

Voor het onderdeel Smart Building is er een omgevingsanalyse van onze locatie in Naarderbos uitgevoerd. De omgevingsanalyse brengt factoren in kaart die niet beïnvloedbaar zijn, maar waar rekening mee moet worden gehouden. Hierbij is er onder meer een fotokaart gemaakt waarop de foto's zijn gecatalogiseerd die tijdens het locatie bezoek zijn gemaakt. Tevens is de omgevingsvergunning en beleidsvisie van het plangebied geanalyseerd. Ook is er een geluidsmeting uitgevoerd, hebben we ondervonden dat de grond van de locatie onder het zeekleigebied valt en dat het water waar de locatie aan grenst behoort tot een NNN-gebied. Door deze analyse kunnen de keuzes in ons afstudeerproject goed onderbouwd worden en een bijdrage leveren aan het gebied. Aan de hand van de omgevingsanalyse wordt het programma van eisen voor Smart Building qua binnenmilieu, energie impact en milieu impact opgesteld. Het PvE wordt in februari tijdens de beginpeiling gepresenteerd, waarna er keuzes gemaakt kunnen worden voor passende installaties in het project.

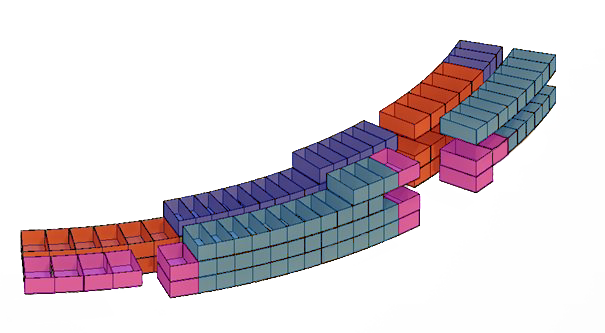

Binnen het onderdeel Bouwkunde is er een programma van eisen gemaakt, vervolgens is er op basis van dit PvE een vlekkenplan opgesteld en zijn tot slot de verschillende IFD-modules voor de kamers ontworpen. Het hotel zal een aantal openbare ruimtes hebben, zoals (natuurlijk) een lobby, twee restaurants, een vergaderzaal en een spa. In totaal zal het hotel 145 kamers bevatten, waarvan 106 comfort kamers, 32 superior kamers en 7 suites. De suites zullen in het werk worden uitgevoerd door zijn afmetingen en aangezien deze zich op de bovenste verdieping zullen bevinden. De comfort en de superior kamers zullen uitgevoerd worden als IFD-modules. Binnen deze twee modules zijn er nog twee verschillende types. Het eerste type zit aan de binnenzijde van de ronding en heeft uitzicht op het water, dit is het type Water. Het tweede type zit aan de buitenzijde van de ronding en heeft uitzicht op de golfbaan, dit is het type Golf. Het type Water heeft een iets kleiner oppervlak dan het type Golf, maar dit wordt gecompenseerd door het uitzicht op het water. In totaal zal het hotel dus 4 verschillende IFD-modules bevatten, namelijk ComfortWater (donkerblauw), ComfortGolf (lichtblauw), SuperiorWater (rood) en SuperiorGolf (roze). Wij zullen in de loop van ons afstudeerjaar onder andere nog een aantal technische tekeningen maken, zoals plattegronden, gevelaanzichten en details. Ook zullen we een uitvoeringsplanning en een bouwkosten begroting opstellen.

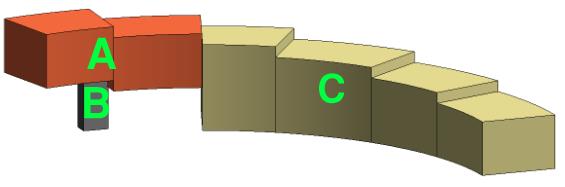

Voor het constructieve deel is het gebouw opgedeeld in drie onderdelen. Allereerst heeft het hotel een enorme uitkraging over het water, onderdeel A. Deze uitdaging wordt gedragen door een kolom, onderdeel B. Tot slot heeft het gebouw een grondgebonden constructie, onderdeel C. Het is van belang om bij dit afstudeerproject de sterkte, stijfheid en stabiliteit van de gehele constructie te waarborgen. Hiervoor worden verschillende alternatieven voor de draagstructuur, vloersystemen en materiaaltoepassingen tegen elkaar afgewogen om een goed concept voor de hoofddraagconstructie te realiseren. Van tevoren zal er een analytisch draadmodel gerealiseerd worden om rekening te kunnen houden met de indeling van de plattegrond en de haalbaarheid van de hoofddraagconstructie. Dit project biedt veel uitdagingen voor de uitwerking van de hoofddraagconstructie. Daarom is er besloten om de grondgebonden constructie (C) verder uit te werken in de constructieve rapportage en zullen de constructievarianten voor de uitkraging en de kolom (A en B) conceptueel in kaart worden gebracht, waarbij het constructieve gedrag van de uitkraging in grote lijnen wordt behandeld.
Voor ons afstudeerproject staat BIM hoog in het vaandel. Zo werken we individueel in verschillende software pakketten en werken wij samen op basis van IFC. Verder gaan wij op het project clashdetecties toepassen, zowel visueel als op basis van regels. De wand-, vloer- en plafondafwerkingen willen wij vanuit een Excel bestand importeren in het 3D model. Op deze manier kunnen de afwerkingen die de architect voor ogen heeft ook op de juiste positie komen. Dit gaan wij doen door het Excel bestand te koppelen aan de ruimtes in Revit via het programma Dynamo. Ten slotte wordt er aan het eind van de rit vanuit het 3D model een materialen paspoort gegenereerd. Zo weet men in de gebruiks- en sloopfase welke materialen er in het gebouw zitten en welke eindbestemming dit materiaal heeft.
